产品概览
CW 脱脂棉线绕滤芯可按精度、长度、端部、内骨架与密封进行组合。
产品特点
线绕结构形成由外到内的深层截留路径，适合颗粒分布较宽的液体过滤。
- 系列
- CW
- 选型重点
- 滤材、精度口径、长度、端部、密封、压差与更换条件
工作原理
CW 通过绕在骨架上的脱脂棉纱线形成深层通道，液体经过纱线间隙时颗粒逐步被截留。
结构与流路
棉纤维滤层与内骨架共同支撑滤芯。骨架材质、端部与密封需和介质及安装座配合。
应用与过滤任务
可作为颗粒分布较宽的工艺液体预过滤方向；对纤维释放或提取物敏感的工艺需额外核对。
技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 滤材
脱脂棉纤维
- 结构与加工

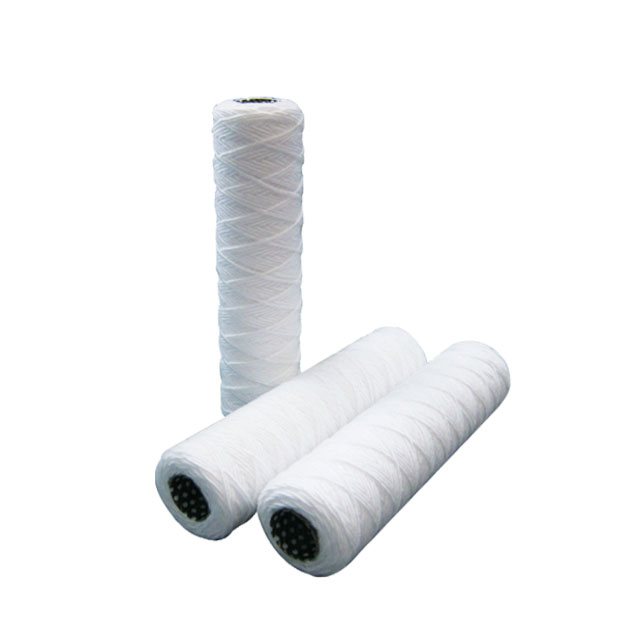

纤维粗纱绕于多孔内骨架；内密外疏的线绕结构。
- 内骨架材质代码
空白=304 不锈钢；S=316 不锈钢；P=PP 塑料骨架。实际耐温需连同骨架确认。
过滤规格
- 过滤精度
1 / 5 / 10 / 25 / 50 / 75 / 100 μm

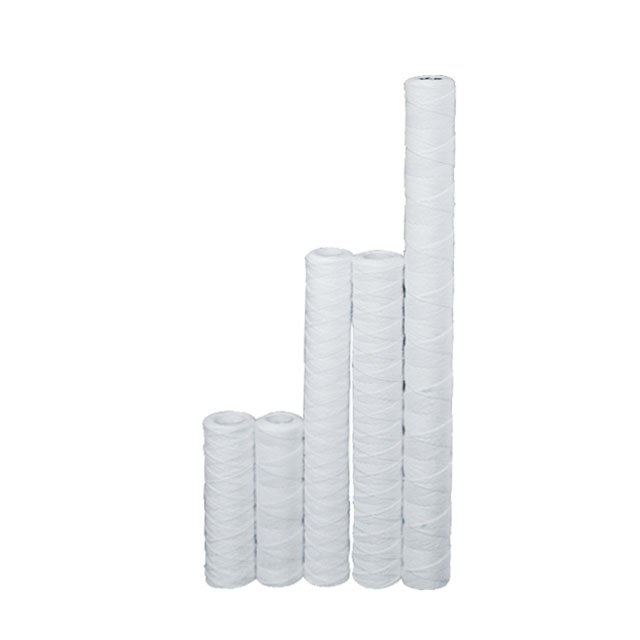

- 标称长度
10 / 20 / 30 / 40 英寸
- 外径
63 mm
- 内径
28 mm
运行与维护
- 工作温度
<120 °C
- 最大滤元工作压差
≤5 bar；适用温度和介质按所选滤芯规格核对。
接口与安装
- 端部接口代码
A=222 单开口＋密实底部端头；B=222 单开口＋刺状底部端头；C=226 单开口＋刺状底部端头；D=双开口＋聚丙烯密封垫；N=无垫片
型号与配置说明
CW + 精度 + 长度 + 端部 + 内骨架 + 密封长度、端部与密封代码必须按该系列解释；同一字母在不同系列中可能代表不同含义。

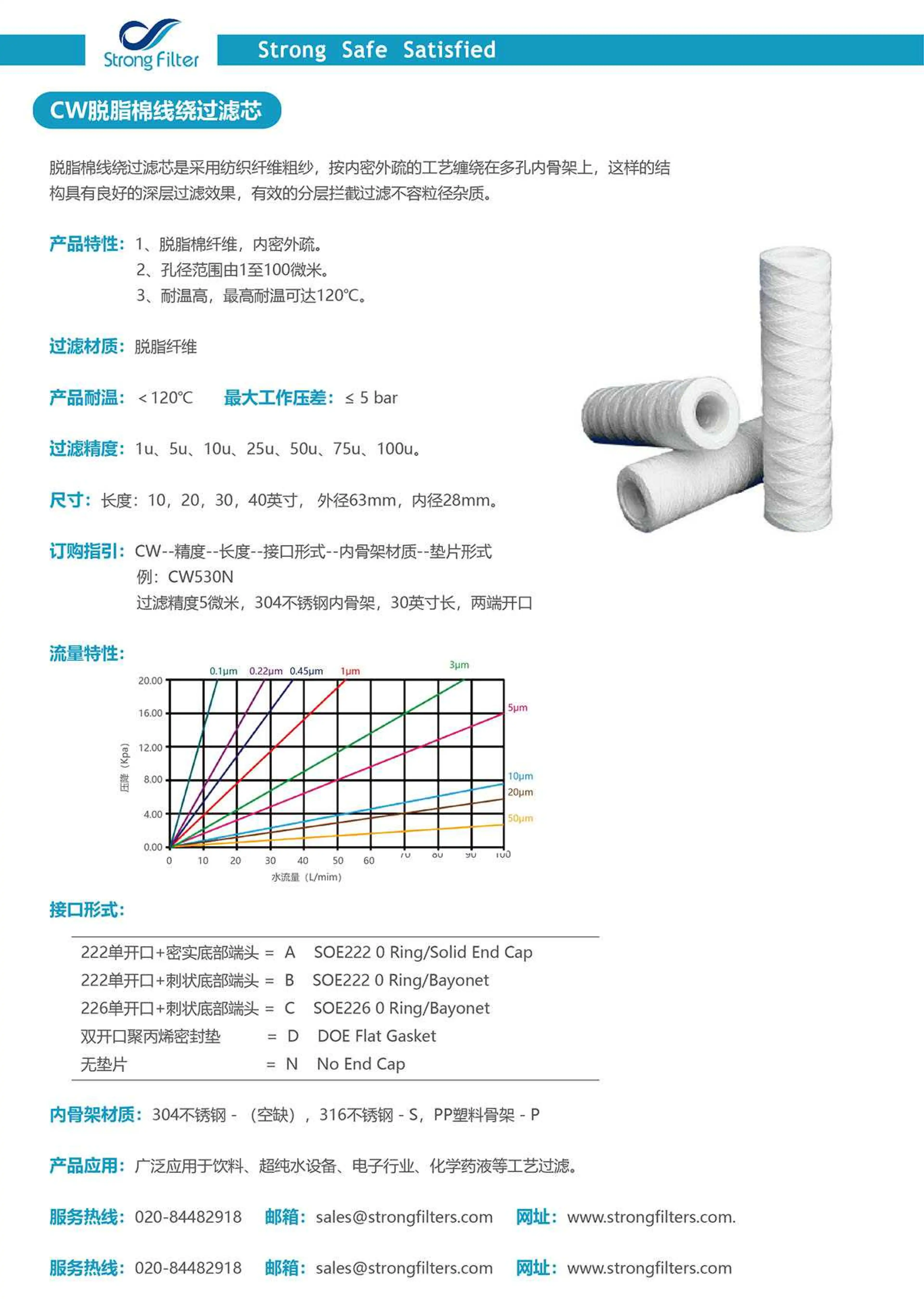

查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 同时选择棉纱滤层与骨架材质，分别核对相容性。
- 提供滤芯长度、端部形式和原壳体安装尺寸。
- 说明后级是否对纤维、颜色或提取物有要求。
维护与使用
更换时检查纱线是否破损、端部是否压紧及内骨架状态；清洗再用能力按实际产品资料确认。
通用工况资料清单
- 过滤介质与主要成分
- 目标流量与运行方式
- 工作温度与压力
- 杂质形态与目标精度
- 材质、接口与空间限制
- 维护频率与现有设备
咨询这个产品的配置
把介质、运行和安装条件发给我们，进一步核对适合的规格。
产品可结合实际工况进行配置，最终规格以双方确认的报价、图纸或技术协议为准。
