产品概览

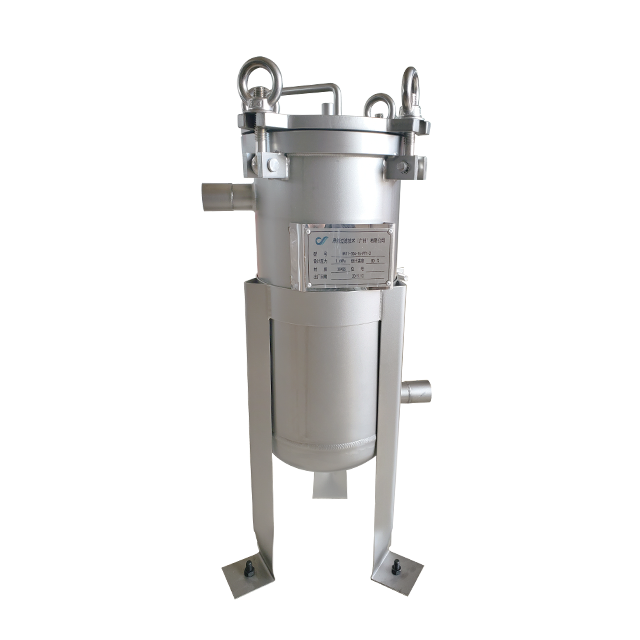

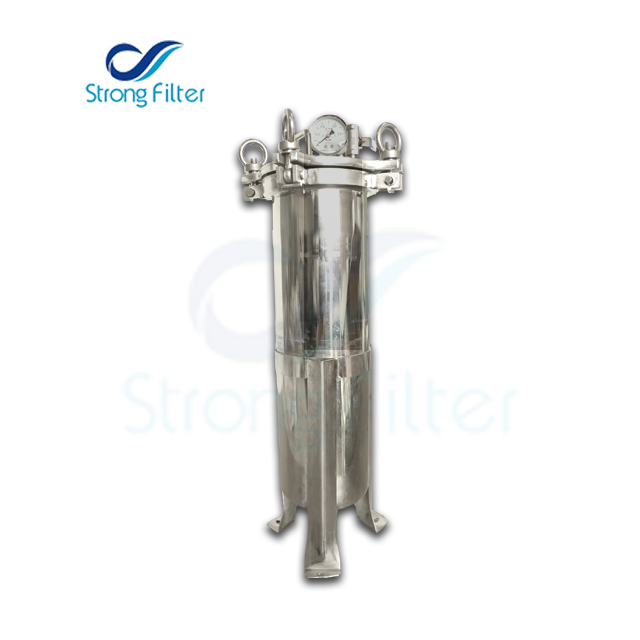

平盖多螺杆锁紧的单袋式过滤器，结构直接、便于日常使用。
产品特点
平盖多螺杆结构成熟直观，适合需要清晰操作路径与多种管口布局的单袋过滤。
- 系列
- BV
- 选型重点
- 介质相容性、主体材质、温度、压力、接口、安装空间与维护方式
工作原理

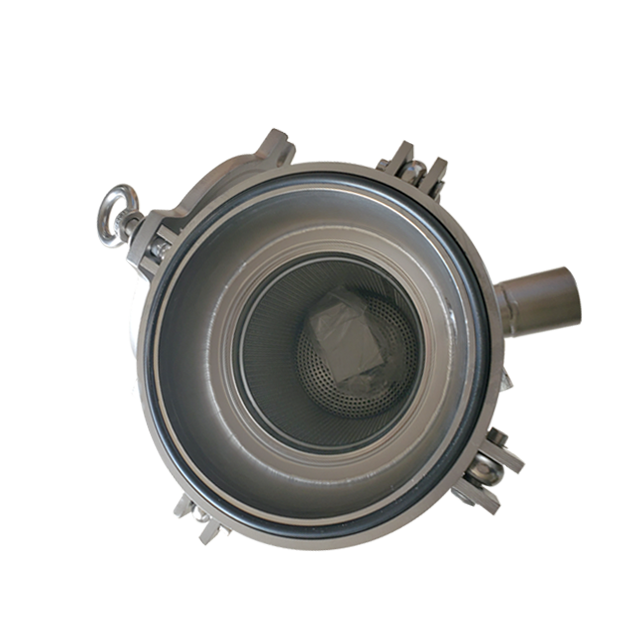

BV 内的单只滤袋截留颗粒，支撑篮承托袋体，净液经壳体出口流出。精度取决于装入的滤袋。
结构与流路

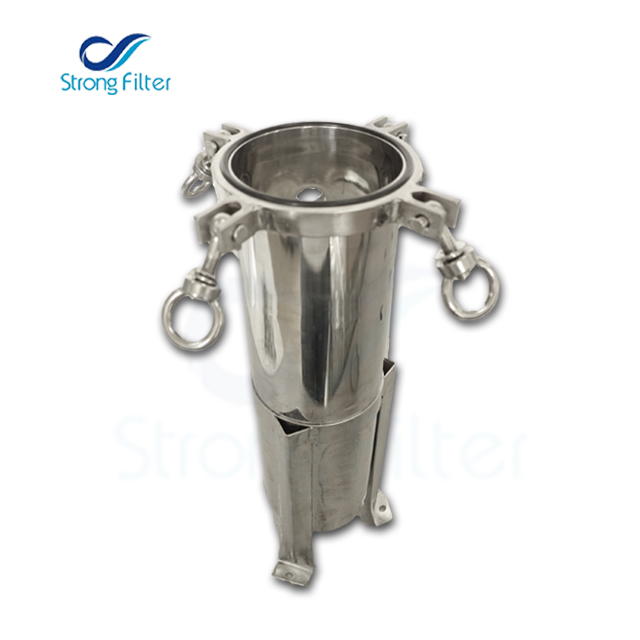

平盖与多螺杆锁紧形成开盖结构；配置围绕袋号、接液材质、密封和管口方向组织。
应用与过滤任务
适合采用单袋换件流程的液体颗粒过滤；安装位置应兼顾配管和逐个松紧螺杆的操作空间。
技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 主体材质
304 不锈钢；316 不锈钢可选。
- 上盖结构

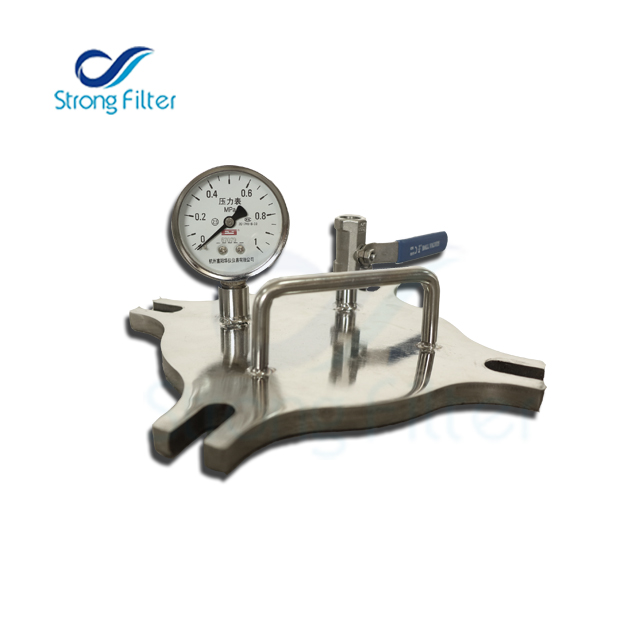

平盖；多螺杆锁紧。
- 密封结构
单根过滤器密封圈；密封材质按介质相容性、温度及具体型号确认。
过滤规格
- 滤袋数量与袋号
单袋；11 对应 1 号袋，12 对应 2 号袋。
运行与维护
- 压力等级
7 / 10 / 20 Bar 可选；具体设计与工作压力按型号确认。
接口与安装
- 进出口连接
2 / 3 英寸 NPT 或法兰；法兰标准、等级和实际口径按型号确认。
- 进出方式
侧进侧出（进出口同侧或不同侧），或侧进底出；以确认图纸为准。
配置与供货范围
- 订购示例与字段

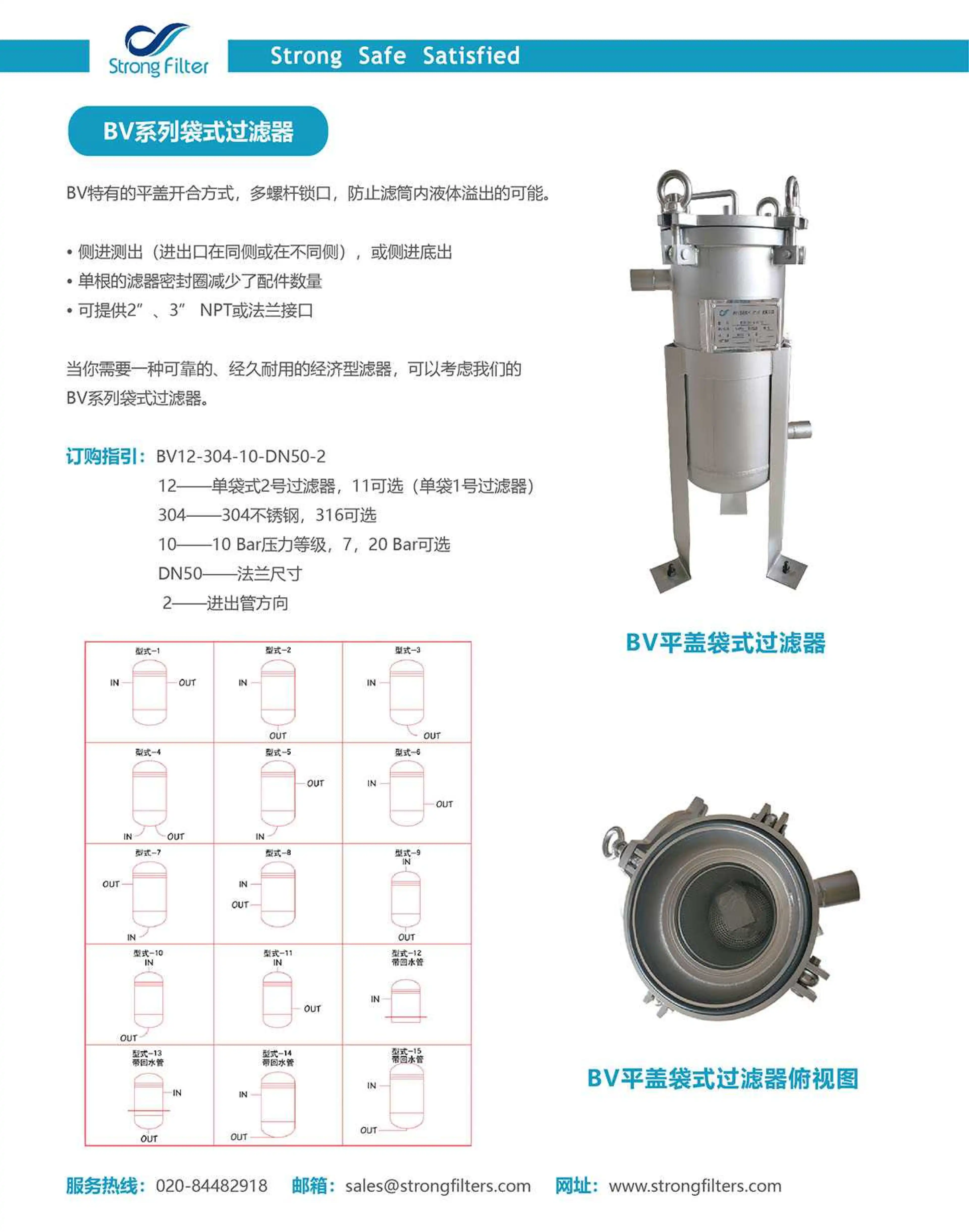

BV12-304-10-DN50-2：1 个 2 号袋 / 304 / 10 Bar 等级 / DN50 / 型式 2；具体配置按确认型号。
- 管口型式
型式 1–15；末尾数字为管口型式，型式 2 为侧进底出；12–15 带回水管，方向按图确认。
选型时请说明
- 工作温度、流量、外形尺寸及密封牌号
型号与配置说明
系列 + 袋数/袋号 + 材质 + 压力等级字段 + 接口 + 管口型式BV 体系核心数字末位表示袋号，前部表示袋数；压力等级按具体型号与订购规格核对。
1–15 管口布局参考
从进出口方向开始，让过滤器与现场管线更好衔接。
IN · 入口OUT · 出口
对侧进出 · 等高
侧进 · 底部直出
侧进 · 底部右弯出
底部双管 · 向两侧
底进 · 右侧上出
对侧进出 · 高进低出
底进 · 左侧上出
同侧进出 · 高进低出
顶进 · 底部直出
顶进 · 底部左弯出
顶进 · 右侧下出
侧进 · 带回水管
带回水管出口按方案确定右侧进 · 底部直出
带回水管侧进 · 底部左出
带回水管侧进 · 底部左弯出
带回水管
查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 确定滤袋材质、精度、袋号与环口。
- 核对开盖空间及进出管口布局。
- 分别确认壳体设计条件与滤袋使用条件。
维护与使用
开盖、换件或拆检前，按设备规程停机隔离、泄压排液并确认无压。停机隔离、泄压和排液后换袋，检查袋口、上盖密封及螺杆；依实际操作规程均匀紧固。
通用工况资料清单
- 过滤介质与主要成分
- 目标流量与运行方式
- 工作温度与压力
- 杂质形态与目标精度
- 材质、接口与空间限制
- 维护频率与现有设备
咨询这个产品的配置
把介质、运行和安装条件发给我们，进一步核对适合的规格。
产品可结合实际工况进行配置，最终规格以双方确认的报价、图纸或技术协议为准。
