产品概览
多袋式过滤器，可围绕袋数、接口与上盖提升方式确认配置。
多袋并联结构面向较大处理量，配合密封上盖与多种管口布局，兼顾操作与现场布置。
- 系列
- MBV
- 选型重点
- 介质相容性、主体材质、温度、压力、接口、安装空间与维护方式
工作原理
MBV 将多只滤袋布置在同一壳体内并联通液，用增加过滤面积的方式组织较大处理量。
结构与流路

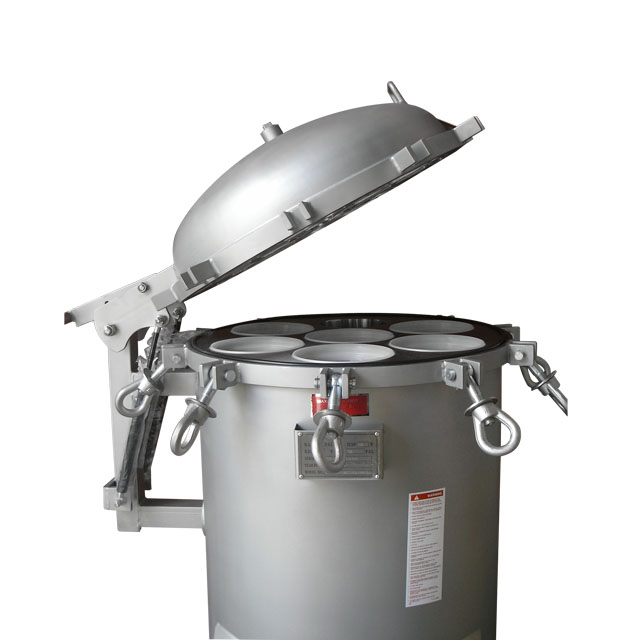

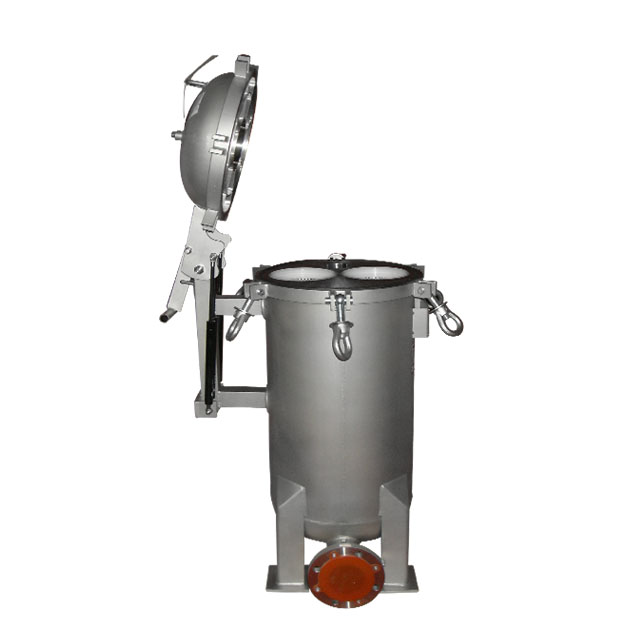

多袋安装座、支撑篮和密封上盖组成主体；袋数、上盖提升方式和管口布局影响现场操作。
应用与过滤任务
可用于较大流量或较高杂质负荷的液体过滤。增加袋数仍需结合黏度、精度和可接受压损核算。
技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 主体材质
碳钢（CS）/ 304 / 316 不锈钢。
- 上盖提升与维护
可按型号配置手动、气动、弹簧或液压上盖提升装置；快开配置及安全联锁需逐型号确认。
- 密封结构与选择
通用密封结构；密封圈按化学相容性、温度及滤袋环口配套确认。
过滤规格
- 滤袋数量
1–24 个滤袋；具体袋数以型号为准。
- 适配袋号
1 号或 2 号袋；数量数字末位表示袋号，前部表示袋数。
运行与维护
- 压力等级
压力等级、设计压力及工作压力按具体型号和使用温度分别核对。
接口与安装
- 连接形式
NPT / BSP / 法兰 / 快速接口；接口尺寸和标准按具体型号确认。
配置与供货范围
- 订购示例与字段
MBV-62-304-10-DN80-3：6 个 2 号袋 / 304 / 压力等级代码 10 / DN80 / 型式 3。
- 管口型式
型式 1–15；型式 3 为侧进底侧出；12–15 带回水管，具体方向按图确认。
- 定制配置范围
可围绕袋数、主体材质、接口、管口布局、上盖提升及密封提出定制要求；供货范围以确认图纸为准。
选型时请说明
- 工作温度、额定流量、外形尺寸及制造标准文件
型号与配置说明
系列 + 袋数/袋号 + 材质 + 压力等级字段 + 接口 + 管口型式BV 体系核心数字末位表示袋号，前部表示袋数；压力等级按具体型号与订购规格核对。
1–15 管口布局参考
从进出口方向开始，让过滤器与现场管线更好衔接。
对侧进出 · 等高
侧进 · 底部直出
侧进 · 底部右弯出
底部双管 · 向两侧
底进 · 右侧上出
对侧进出 · 高进低出
底进 · 左侧上出
同侧进出 · 高进低出
顶进 · 底部直出
顶进 · 底部左弯出
顶进 · 右侧下出
侧进 · 带回水管
带回水管出口按方案确定右侧进 · 底部直出
带回水管侧进 · 底部左出
带回水管侧进 · 底部左弯出
带回水管

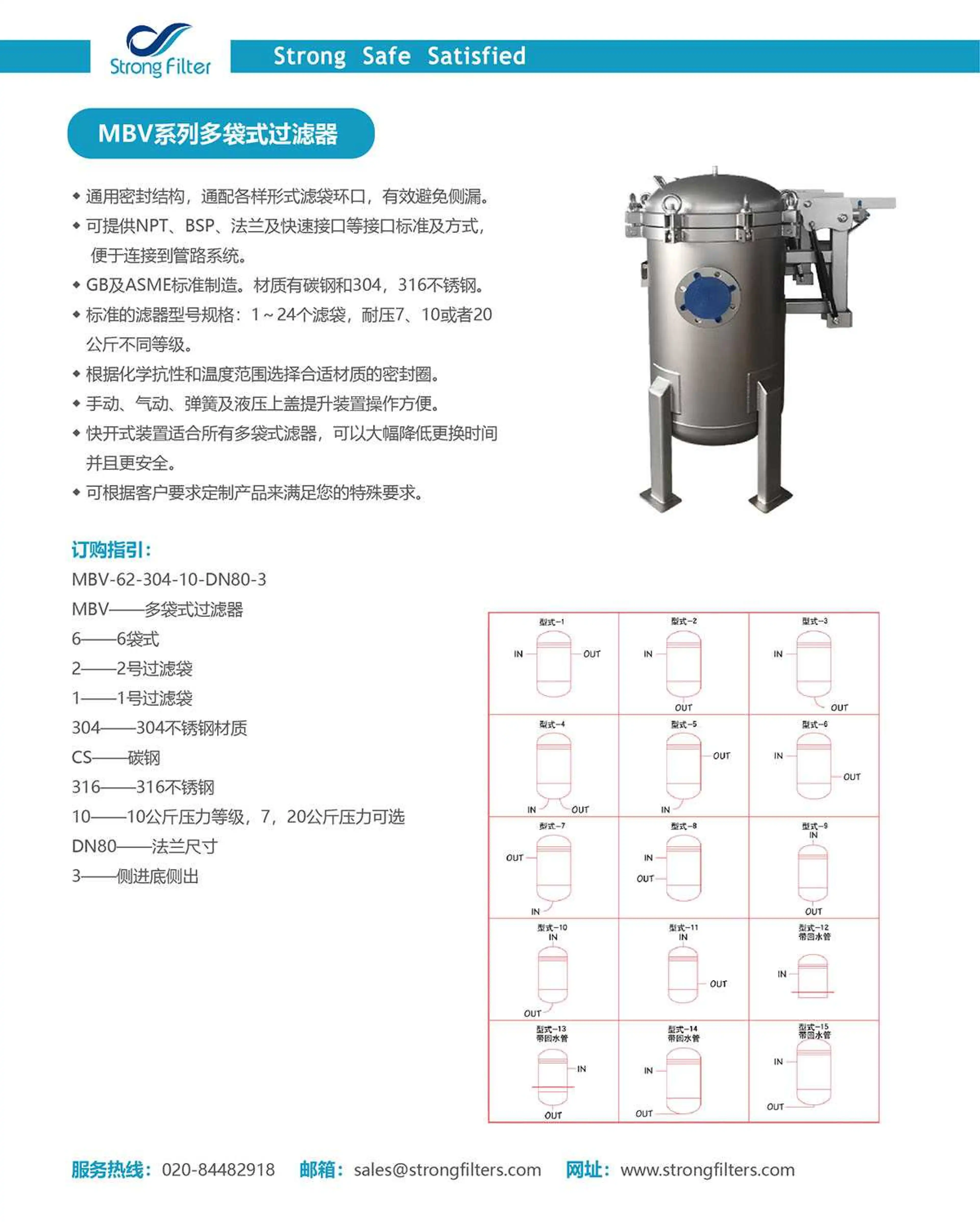

查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 以流量、黏度与杂质负荷确定袋数。
- 核对上盖提升、袋篮抽出与检修空间。
- 统一各袋的材质、评级和密封配合。
维护与使用
开盖、换件或拆检前，按设备规程停机隔离、泄压排液并确认无压。维护时逐只检查滤袋及安装座，按统一计划换件；不要混用未经确认的袋号、精度或环口。
通用工况资料清单
- 过滤介质与主要成分
- 目标流量与运行方式
- 工作温度与压力
- 杂质形态与目标精度
- 材质、接口与空间限制
- 维护频率与现有设备
咨询这个产品的配置
把介质、运行和安装条件发给我们，进一步核对适合的规格。
产品可结合实际工况进行配置，最终规格以双方确认的报价、图纸或技术协议为准。
