产品概览

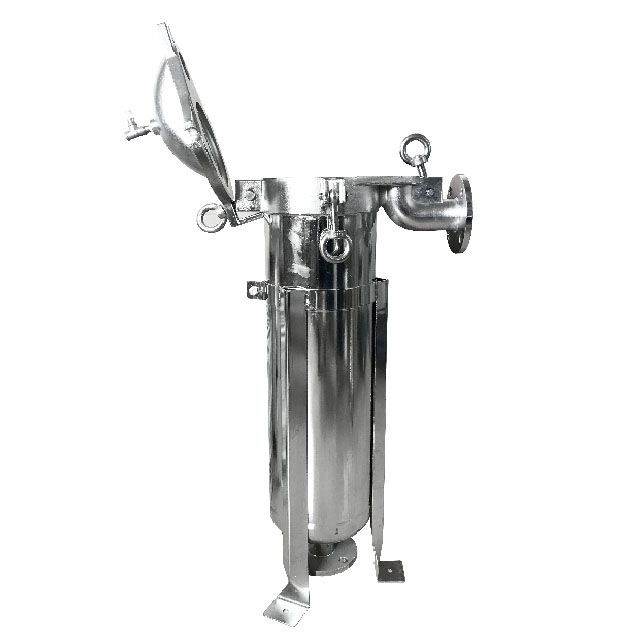

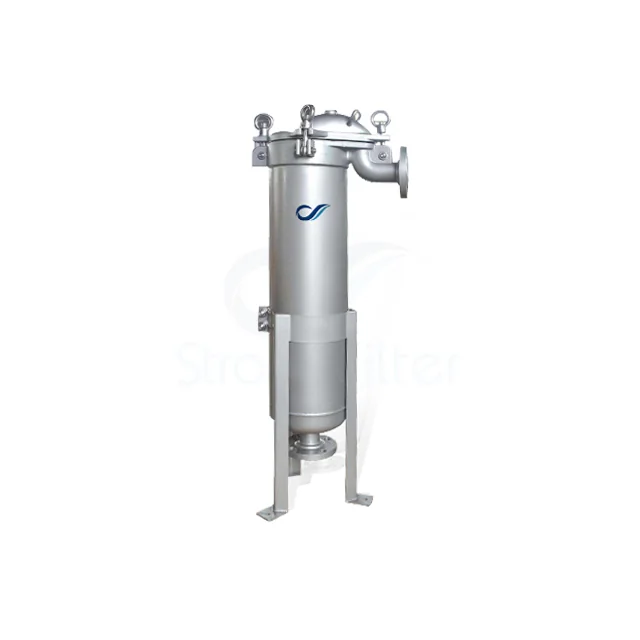

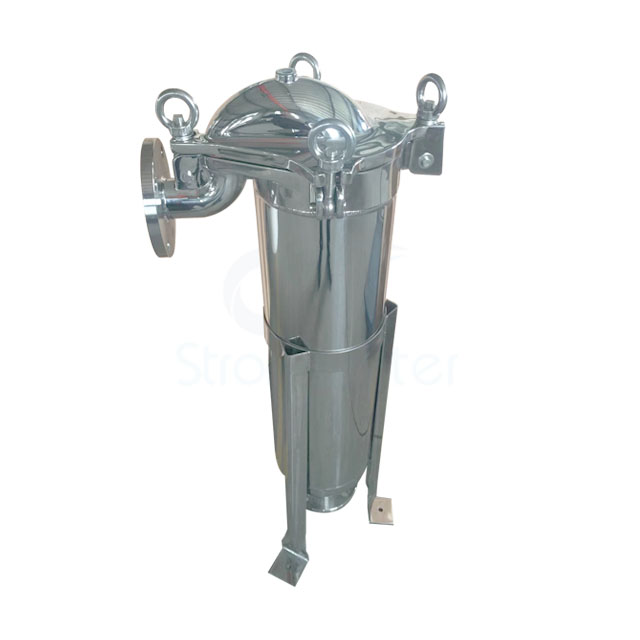

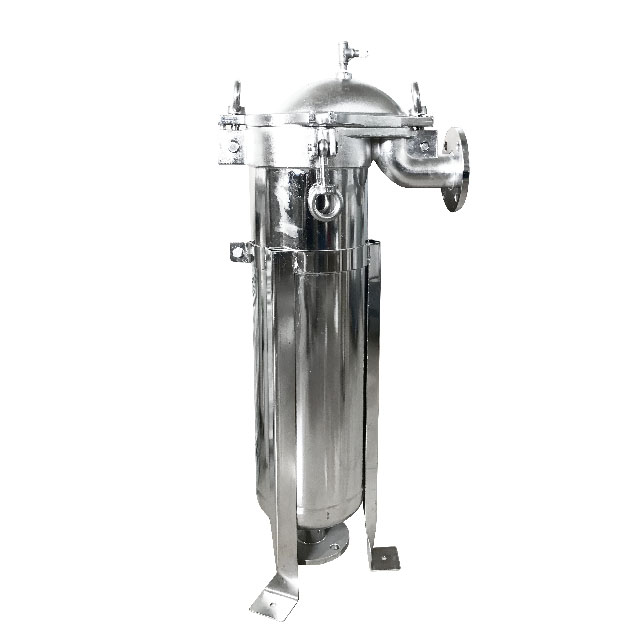

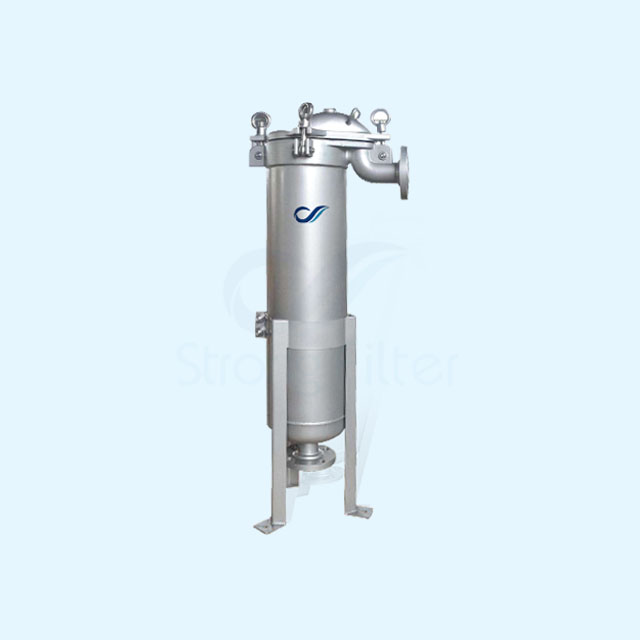

顶入式凸盖单袋过滤器，可围绕接口与管口方向确认配置。
产品特点
凸盖结构为单袋壳体提供另一种流道与开盖形式，便于结合现场进出方向进行配置。
- 系列
- TBV
- 选型重点
- 介质相容性、主体材质、温度、压力、接口、安装空间与维护方式
工作原理
TBV 采用顶入式单袋过滤布局，液体通过配置的滤袋截留颗粒后进入净液通道。
结构与流路

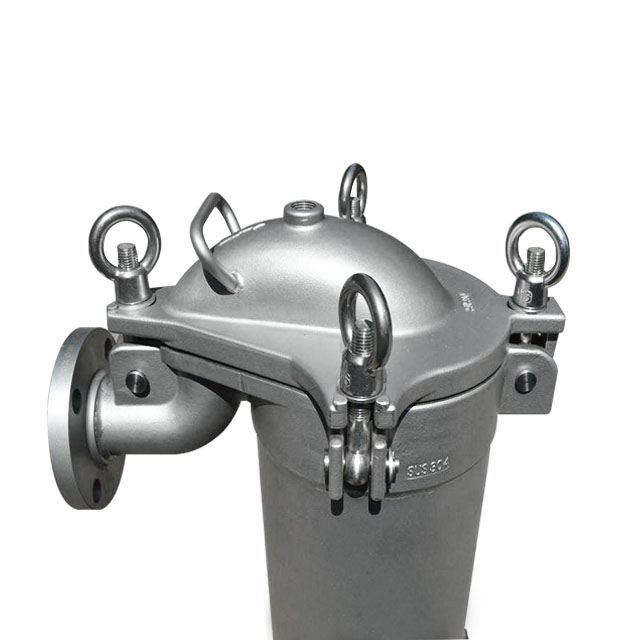

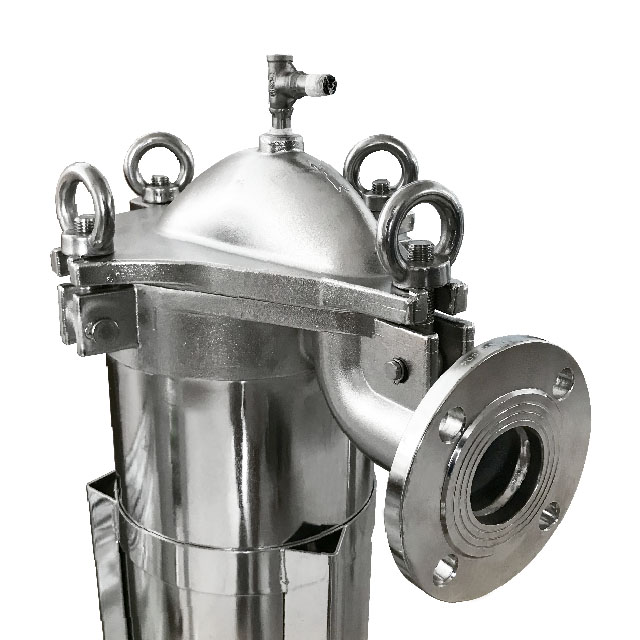

凸型上盖与顶入结构需要连同上方配管考虑；滤袋及密封应与袋口安装座匹配。
应用与过滤任务
可用于适合顶入配管的单袋工况；需要把管口方向、开盖动作和换袋路径一起确定。
技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 主体材质
304 不锈钢；316 不锈钢可选。
- 上盖结构
凸形上盖、顶入式结构；具体流路按管口型式确认。
- 密封结构
单根过滤器密封圈；密封材质按介质相容性、温度及具体型号确认。
过滤规格
- 滤袋数量与袋号
单袋；11 对应 1 号袋，12 对应 2 号袋。
运行与维护
- 压力等级
7 / 10 / 20 Bar 可选；具体设计与工作压力按型号确认。
接口与安装
- 进出口连接
2 / 3 英寸 NPT 或法兰；法兰标准、等级和实际口径按型号确认。
- 进出方式
顶部进料；出口方向、管口高度与维护空间按具体型号及安装图纸核对。

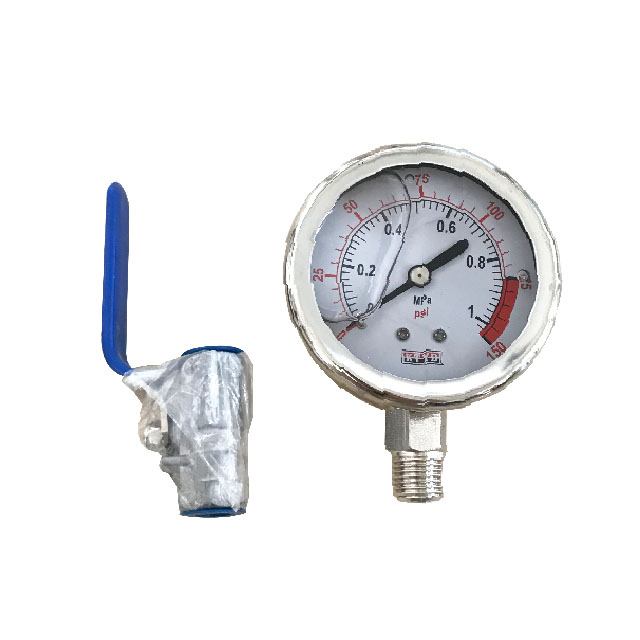

配置与供货范围
- 订购示例与字段

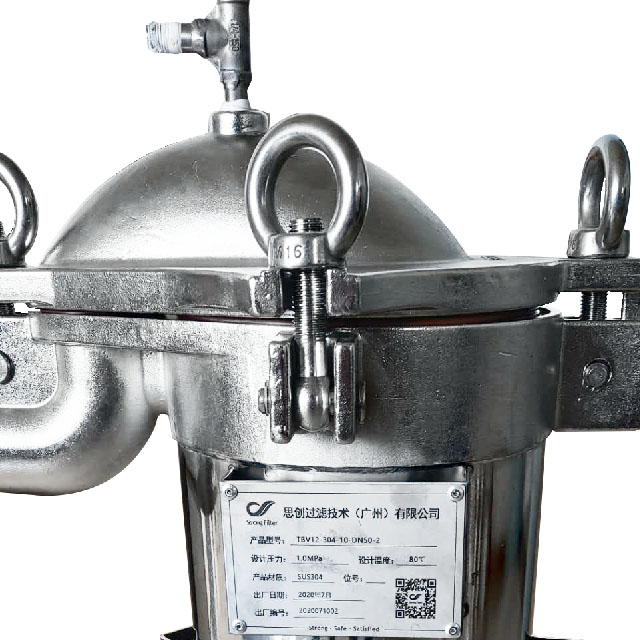

TBV12-304-10-DN50-2：1 个 2 号袋 / 304 / 10 Bar 等级 / DN50 / 型式 2；具体配置按确认型号。
- 管口型式
型式 1–15；末尾数字为管口型式，型式 2 为侧进底出；12–15 带回水管，方向按图确认。
选型时请说明
- 工作温度、流量、外形尺寸及密封牌号
型号与配置说明
系列 + 袋数/袋号 + 材质 + 压力等级字段 + 接口 + 管口型式BV 体系核心数字末位表示袋号，前部表示袋数；压力等级按具体型号与订购规格核对。
1–15 管口布局参考
从进出口方向开始，让过滤器与现场管线更好衔接。
IN · 入口OUT · 出口
对侧进出 · 等高
侧进 · 底部直出
侧进 · 底部右弯出
底部双管 · 向两侧
底进 · 右侧上出
对侧进出 · 高进低出
底进 · 左侧上出
同侧进出 · 高进低出
顶进 · 底部直出
顶进 · 底部左弯出
顶进 · 右侧下出
侧进 · 带回水管
带回水管出口按方案确定右侧进 · 底部直出
带回水管侧进 · 底部左出
带回水管侧进 · 底部左弯出
带回水管

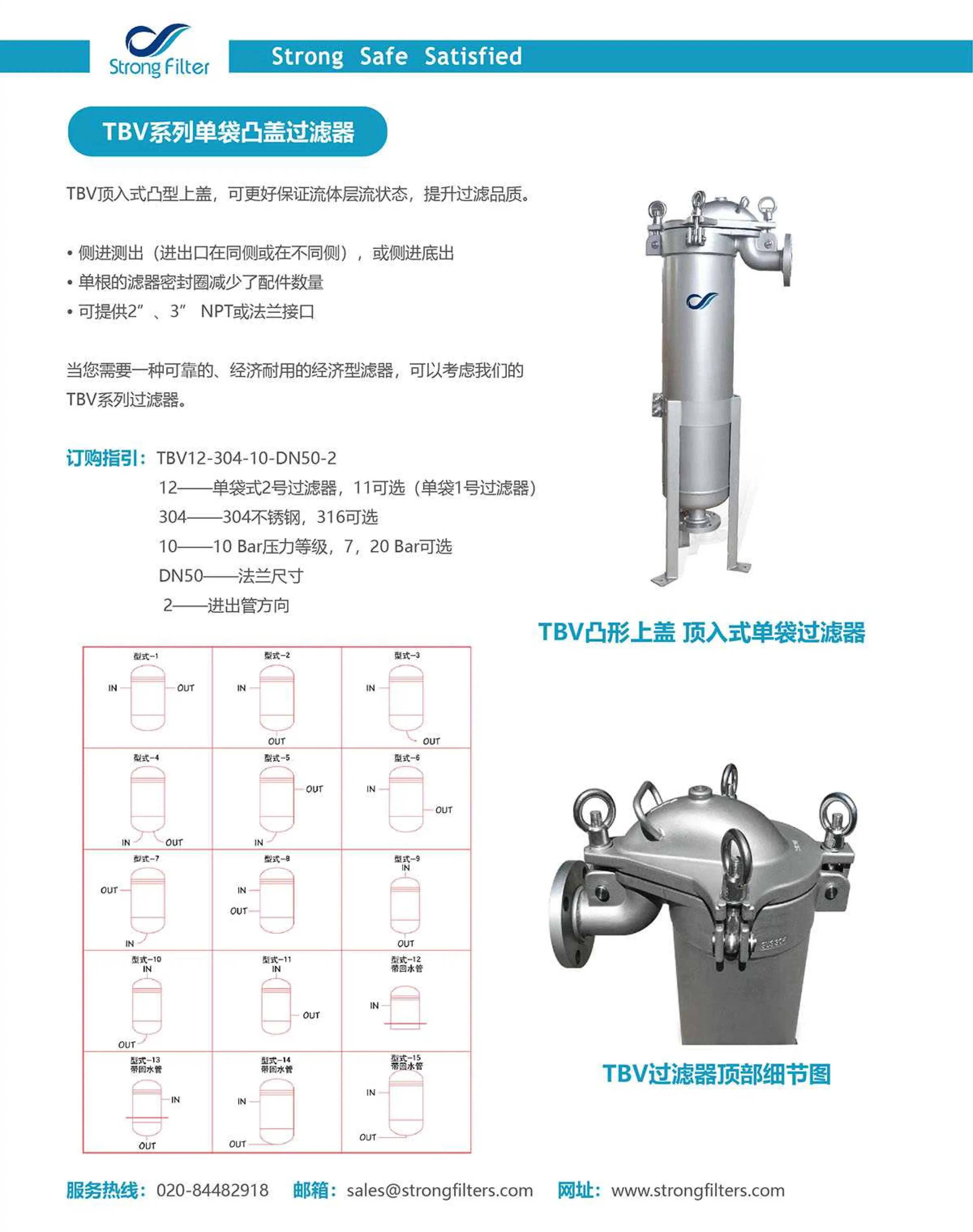

查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 确认上方配管与上盖开启是否干涉。
- 提供正常流量、峰值流量及液体黏度。
- 选定滤袋规格、精度与接液密封材料。
维护与使用
开盖、换件或拆检前，按设备规程停机隔离、泄压排液并确认无压。换袋前隔离并排液，检查顶入流道与袋口座面；重新开机时观察密封和压差变化。
通用工况资料清单
- 过滤介质与主要成分
- 目标流量与运行方式
- 工作温度与压力
- 杂质形态与目标精度
- 材质、接口与空间限制
- 维护频率与现有设备
咨询这个产品的配置
把介质、运行和安装条件发给我们，进一步核对适合的规格。
产品可结合实际工况进行配置，最终规格以双方确认的报价、图纸或技术协议为准。
