产品概览
PCV PP 塑料单芯过滤器可按 10 / 20 英寸版本、接口与密封字段组织配置。

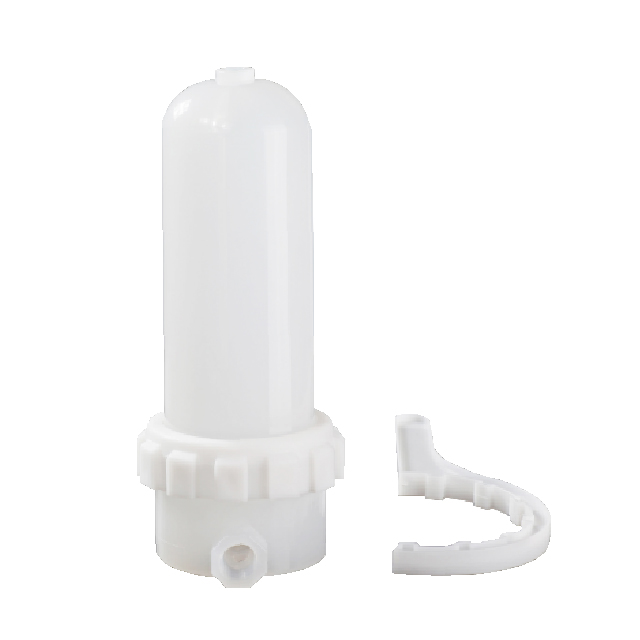

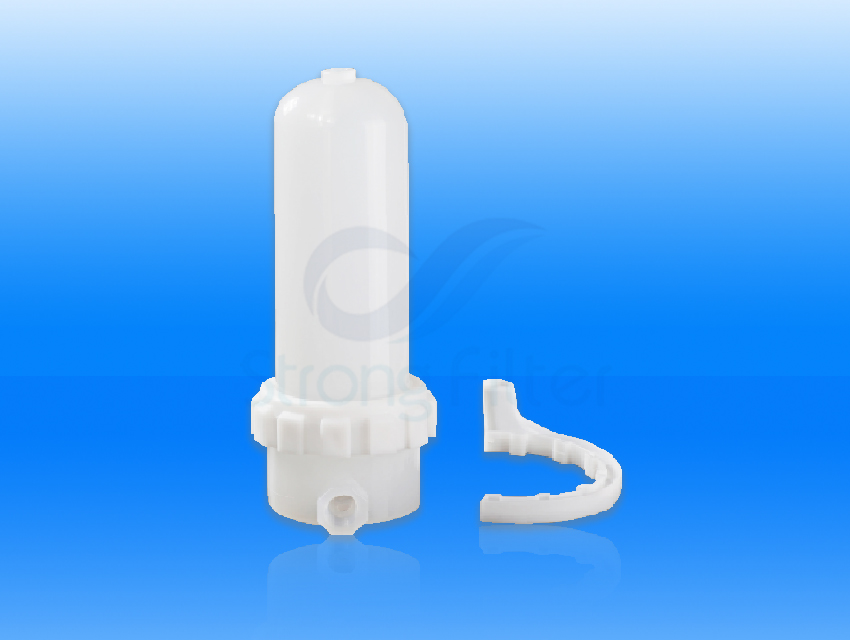

PP 单芯壳体结构紧凑，适合小流量液体过滤，并可按长度、接口与密封进行配置。
- 系列
- PCV
- 选型重点
- 介质相容性、主体材质、温度、压力、接口、安装空间与维护方式
工作原理
PCV 在 PP 单芯壳体内配置滤芯进行颗粒截留，过滤任务由具体滤芯承担。
结构与流路

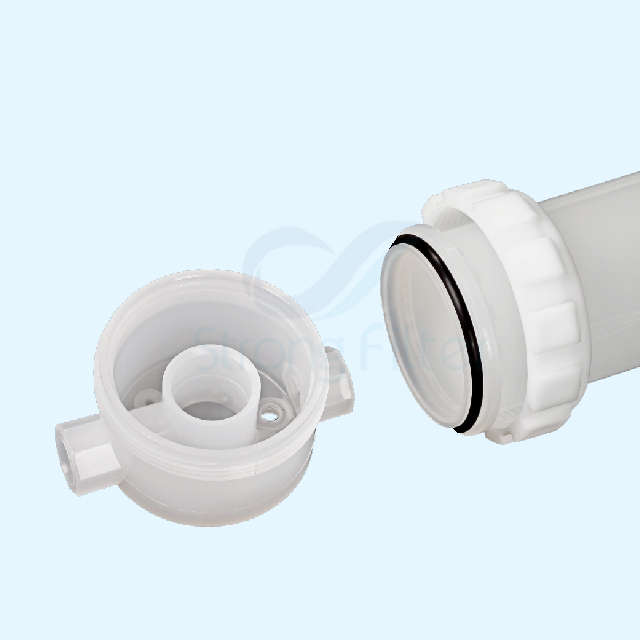

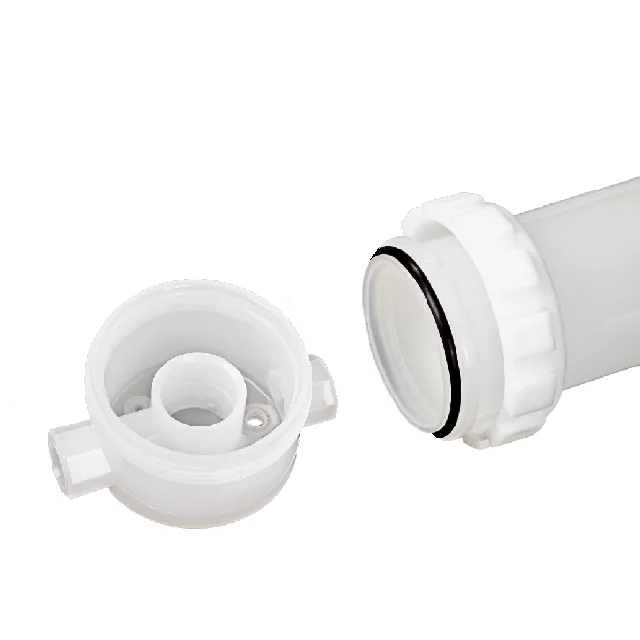

塑料主体按滤芯长度、端部、接口与密封配合。壳体材料和密封须分别与工艺液相容。
应用与过滤任务
可用于小流量液体或需要 PP 接液结构的过滤；实际处理量需结合所选滤芯和压损确认。
技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 主体材质与结构
PP 塑料一体成型、单芯壳体。
- 密封材质代码
V=氟橡胶；S=硅橡胶。
过滤规格
- 滤芯数量与长度
1 支滤芯；PCV110 为 10 英寸，PCV120 为 20 英寸。
运行与维护
- 设计温度
<90℃；与最大工作温度分开核对。
- 最大工作温度
<60℃。
- 设计压力
1.0 MPa。
- 工作压力参考
0.6 MPa；具体温压条件按所选型号和确认规格核对。
- 水流量参考
水流量参考：PCV110 为 1 m³/h，PCV120 为 2 m³/h。实际处理量需结合滤芯、介质、温度和允许压差核算。
- 介质与应用核对
用于小流量液体过滤；介质化学相容性按成分、浓度、温度及密封确认。
接口与安装
- 滤芯端部接口
222 标准接头；滤芯外径及实际密封配套按型号确认。
- 进出口接口
3/4 英寸 NPT。
- 排气接口
1/4 英寸 NPT。
配置与供货范围
- 订购结构
PCV110 / PCV120 - 密封圈材质；实际供货以完整型号为准。
- 订购信息
PCV110 / PCV120 为不同长度规格；订购时请注明完整型号与密封配置。
- 应用方向
精细化工 / 生化药业 / 生物制药；具体介质相容性、纯度与工艺要求需核对。
选型时请说明
- 外形尺寸、安装尺寸和重量
型号与配置说明
系列 + 滤芯数量/长度 + 材质 + 压力等级字段 + 接口 + 管口型式数字末尾优先匹配 10 / 20 / 30 / 40 英寸长度，前部表示滤芯数量；系列关系仍按各自资料确认。
1–15 管口布局参考
从进出口方向开始，让过滤器与现场管线更好衔接。
对侧进出 · 等高
侧进 · 底部直出
侧进 · 底部右弯出
底部双管 · 向两侧
底进 · 右侧上出
对侧进出 · 高进低出
底进 · 左侧上出
同侧进出 · 高进低出
顶进 · 底部直出
顶进 · 底部左弯出
顶进 · 右侧下出
侧进 · 带回水管
带回水管出口按方案确定右侧进 · 底部直出
带回水管侧进 · 底部左出
带回水管侧进 · 底部左弯出
带回水管

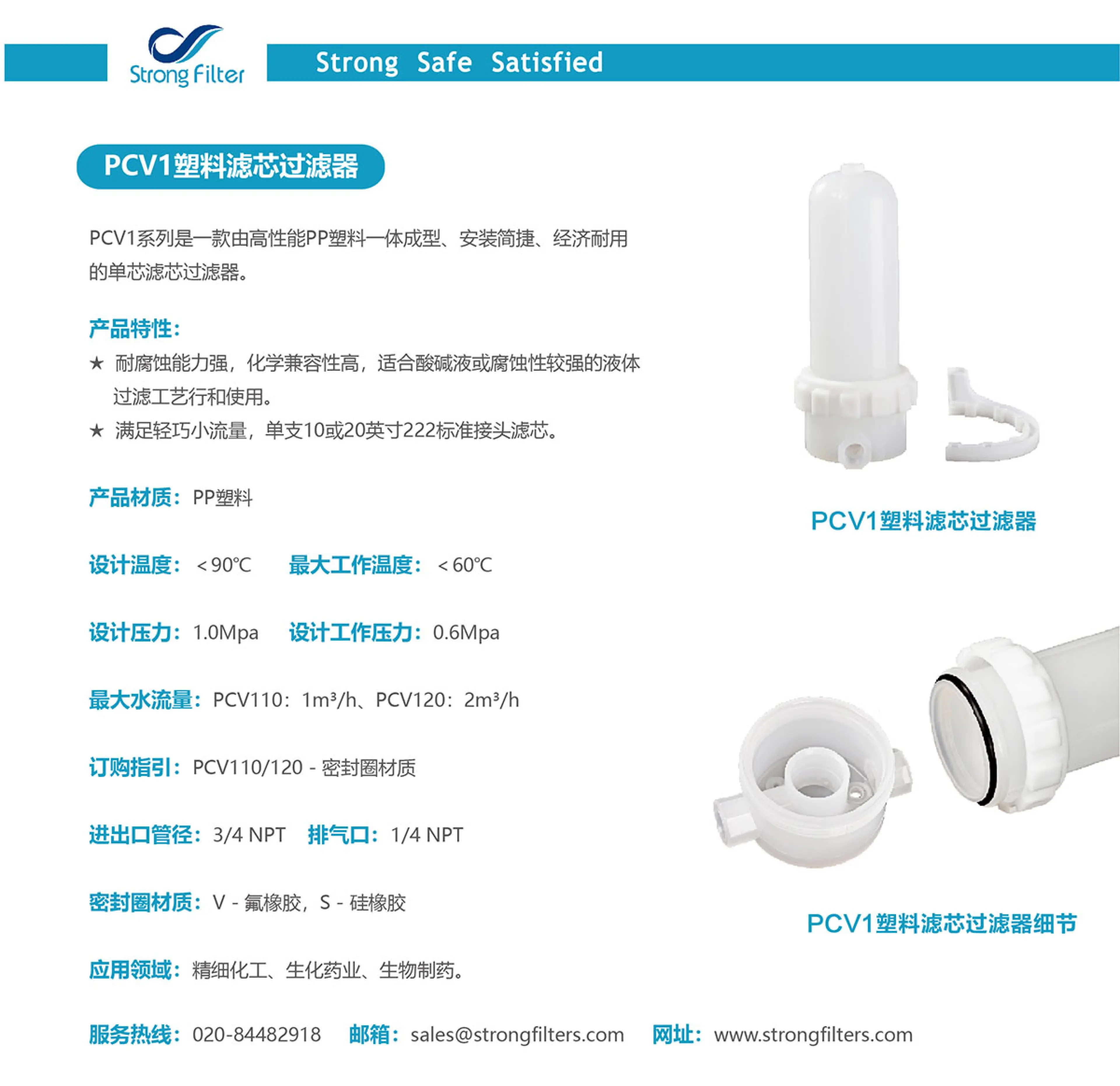

查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 核对 PP 与介质、浓度及清洗液相容性。
- 匹配滤芯长度、端部与密封材料。
- 说明正常／异常温度与外部管路载荷。
维护与使用
开盖、换件或拆检前，按设备规程停机隔离、泄压排液并确认无压。检查塑料壳体、螺纹或紧固部与密封，避免管路重量传递到接口；换芯时检查滤芯落座。
