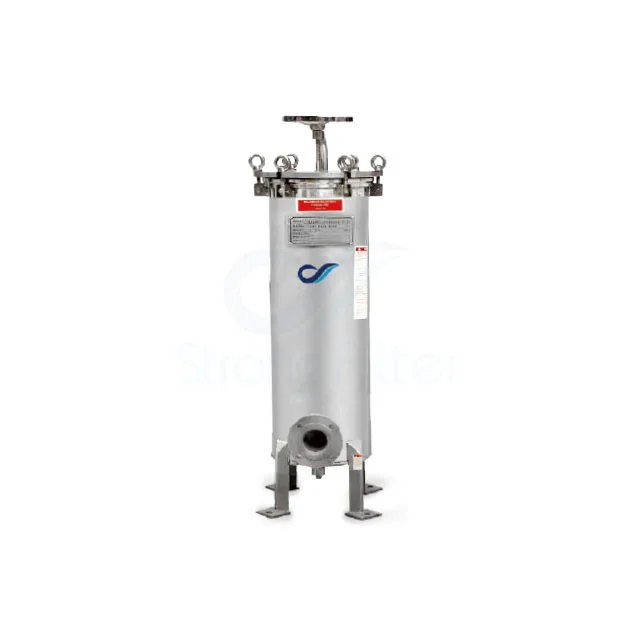

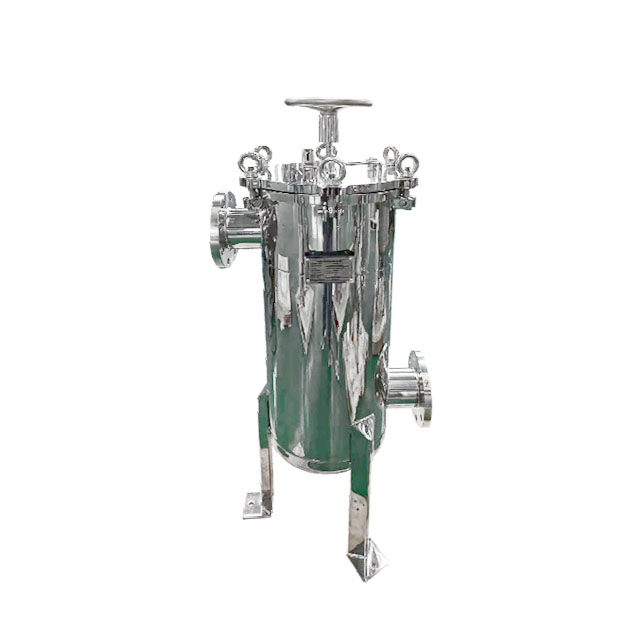

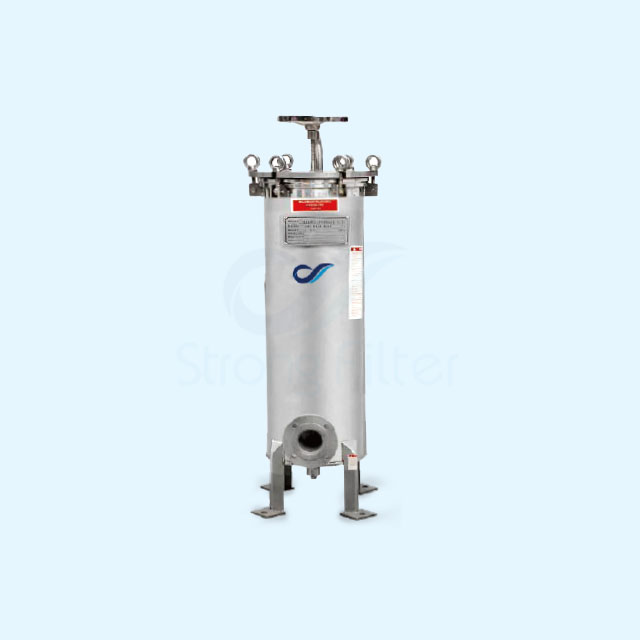

产品概览
MCV 多滤芯过滤器可按滤芯数量、长度、主体材质、压力字段和接口方向组织配置。
多滤芯并联结构便于扩展过滤面积与处理量，可围绕芯数、长度和接口灵活组织配置。
- 系列
- MCV
- 选型重点
- 介质相容性、主体材质、温度、压力、接口、安装空间与维护方式
工作原理
MCV 采用多滤芯并联通液，利用芯数和长度组织过滤面积；滤材选择决定颗粒截留方式。
结构与流路
多芯安装座与壳体、上盖和接液密封配套。芯数、长度、接口和流向须在同一配置中核对。
应用与过滤任务

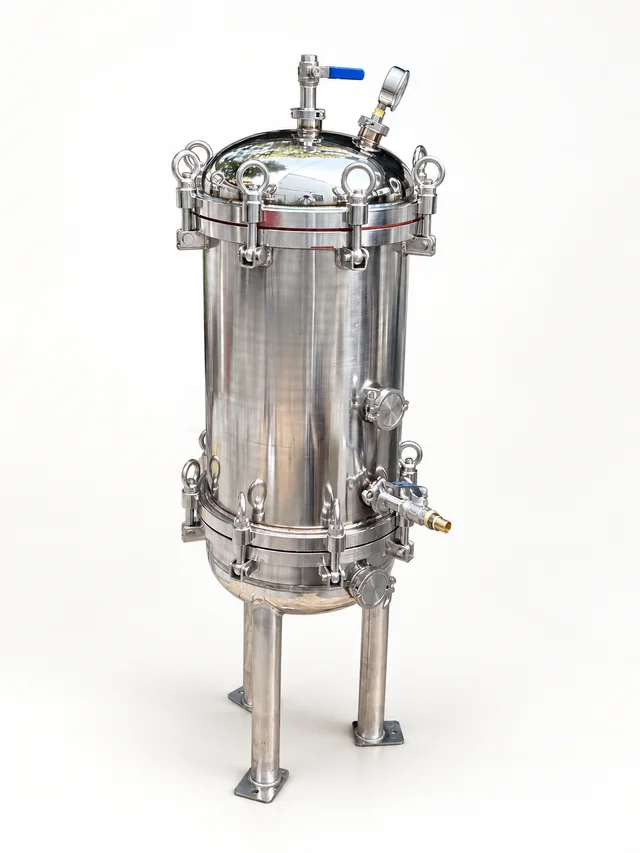

可用于工艺液体、循环回路及较大处理量的过滤；对液冷等用途仍需核对介质和颗粒控制目标。
技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 主体材质
304 / 316 不锈钢；特殊定制材质需按型号确认。
过滤规格
- 过滤精度
由所装滤芯决定，壳体不单独定义过滤精度；需同时确认滤芯与壳体配套。
- 滤芯数量
1–88 支；以具体型号和确认图纸为准。
- 适配滤芯长度
9.75–40 英寸常规滤芯。
运行与维护
- 设计压力范围
7–21 Bar 可选；不得作为任一现行型号的工作压力。
- 流量选型条件
处理量需结合所选滤芯、介质黏度、温度和允许压差核算；壳体本身不定义统一额定流量。
接口与安装
- 适配滤芯直径
内径 28 mm；外径 70 mm 以内。端部、压紧与密封需结合具体滤芯核对。
配置与供货范围
- 订购字段
MCV / 滤芯数量 / 滤芯长度 / 主体材质 / 压力等级 / 进出口接口形式与大小 / 进出口方向。
- 订购示例与字段
MCV-630-304-10-DN50-2：6 支 30 英寸滤芯 / 304 / 10 Bar 等级 / DN50 / 型式 2 侧进底出。
- 管口型式
型式 1–15；具体进出方向、带回水管配置按确认图纸。
- 配套核对
已有设备配套或替换时，请提供完整铭牌、滤芯型号和安装图，以核对本体及元件适配。
配套滤芯参数
以下为配套过滤元件的规格与使用条件，须与具体壳体和工况核对。
过滤规格
- 配套滤芯面积参考
每 10 英寸常规滤芯约 0.05 m²；实际面积由滤芯结构决定，不作为壳体面积。
选型时请说明
- 工作温度、工作压力、密封牌号及卫生级证明
型号与配置说明
系列 + 滤芯数量/长度 + 材质 + 压力等级字段 + 接口 + 管口型式数字末尾优先匹配 10 / 20 / 30 / 40 英寸长度，前部表示滤芯数量；系列关系仍按各自资料确认。
1–15 管口布局参考
从进出口方向开始，让过滤器与现场管线更好衔接。
对侧进出 · 等高
侧进 · 底部直出
侧进 · 底部右弯出
底部双管 · 向两侧
底进 · 右侧上出
对侧进出 · 高进低出
底进 · 左侧上出
同侧进出 · 高进低出
顶进 · 底部直出
顶进 · 底部左弯出
顶进 · 右侧下出
侧进 · 带回水管
带回水管出口按方案确定右侧进 · 底部直出
带回水管侧进 · 底部左出
带回水管侧进 · 底部左弯出
带回水管

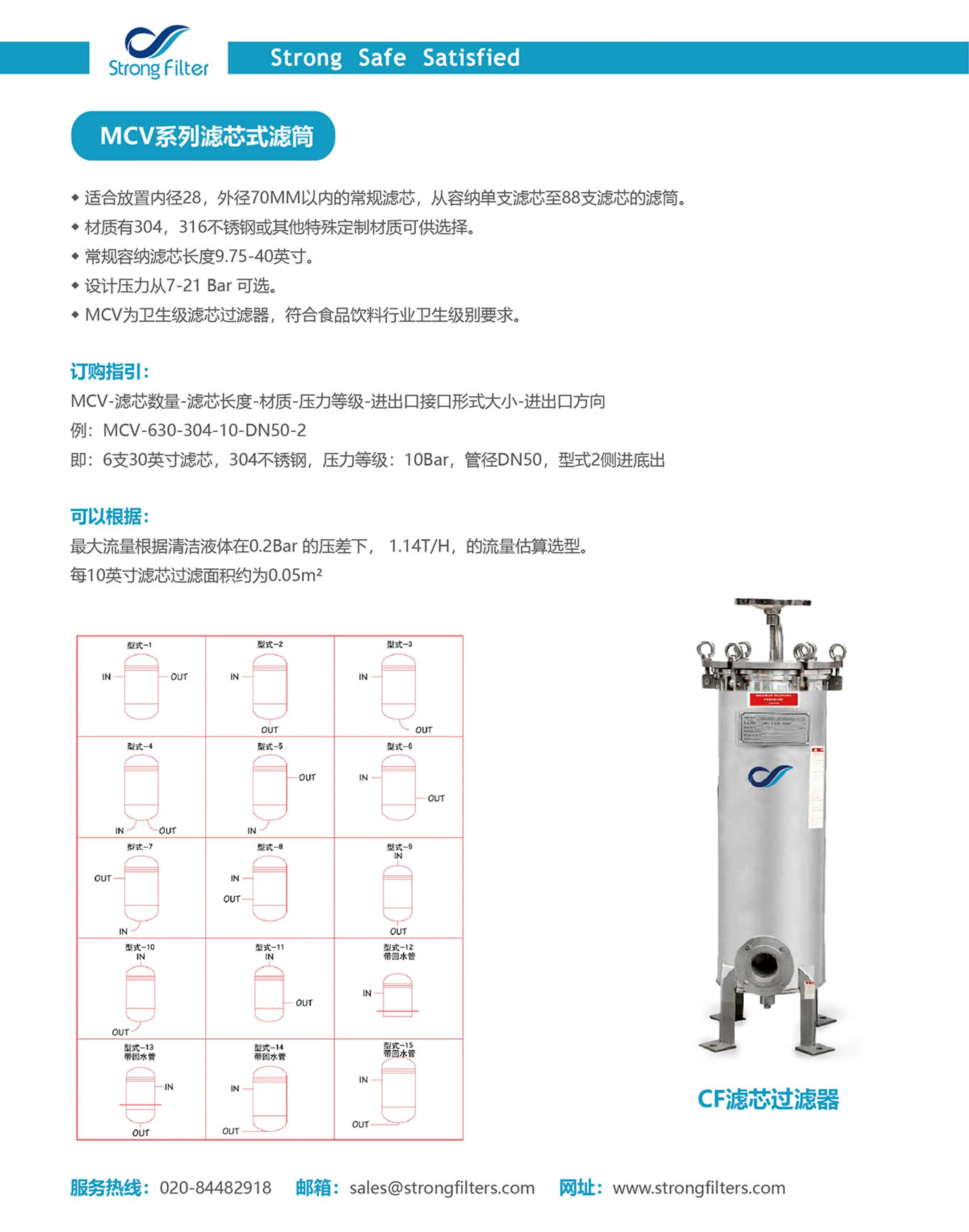

查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 按介质、流量、精度与压损确定芯数和长度。
- 核对滤芯外径、端部与安装座。
- 区分壳体设计压力和元件允许压差。
维护与使用
开盖、换件或拆检前，按设备规程停机隔离、泄压排液并确认无压。记录整体压差并保持滤芯规格一致，检查每个芯座的密封与固定；换芯需留足整支滤芯抽出空间。
通用工况资料清单
- 过滤介质与主要成分
- 目标流量与运行方式
- 工作温度与压力
- 杂质形态与目标精度
- 材质、接口与空间限制
- 维护频率与现有设备
咨询这个产品的配置
把介质、运行和安装条件发给我们，进一步核对适合的规格。
产品可结合实际工况进行配置，最终规格以双方确认的报价、图纸或技术协议为准。
