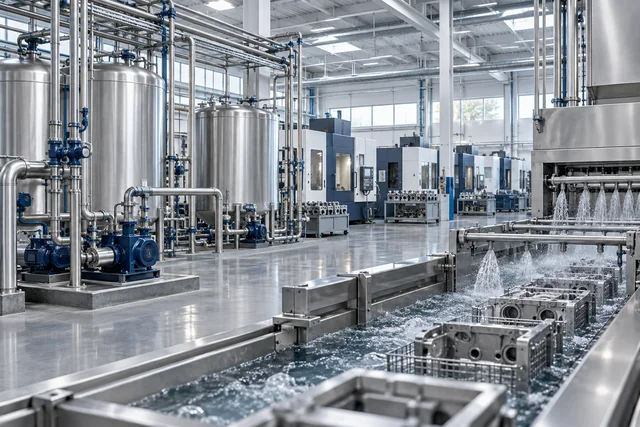

工业清洗液与工艺液过滤：原理、流程与选型指南
了解清洗液循环、工艺液转料和设备保护中的颗粒过滤原理，比较过滤元件，学习如何判断压差、维护周期与选型条件。
应用工艺与过滤任务
工业液体过滤的起点是明确要拦截的杂质及保护对象。先区分固体颗粒、游离油和溶解物，再讨论过滤方式；同一个“清洗液”名称不能直接决定滤袋、滤芯或精度。
机加工与磨削液：先分离大负荷，再稳定精过滤
切削和磨削会把金属屑、磨粒与其他固体带入循环液。大颗粒与细粉的负荷不同，处理方法也不同：较大的碎屑可先通过适用的筛分或沉降环节处理，铁磁性颗粒可以评估磁性分离，其他细颗粒再交给相应过滤工序。这样做的目的，是让末端元件主要承担需要它控制的粒径范围。
判断滤袋频繁堵塞时，应检查实际固体进入量、上游分离状态与液体中的黏性物质。乳化液中有意保留的油相与外来游离油不是同一对象；降低颗粒浓度也不会自动恢复乳化液浓度或生物稳定性。记录补液、槽液维护与过滤数据，才能看清问题发生在液体管理还是颗粒处理环节。
零部件与超声波清洗：把槽液清洁度连到工件结果
清洗液的任务是把污染从工件带走，循环过滤的任务则是减少这些污染物再次回到使用点。两者共同影响结果，却不能互相替代。超声波作用、清洗剂、温度、装载方式和漂洗条件不变时，对比过滤前后工件的残留情况，才能更清楚地判断颗粒控制的贡献。
布局时要关注回液落点、槽底沉积区、泵吸入口和喷淋使用点。只在容易取样的位置观察水质，可能漏掉局部积污或短路循环。喷淋保护与槽液总体净化可以有不同的取水路径；让流程图同时显示工件进出和液体回流，有助于判断污染从哪里产生、在哪一段被截留。
金属表面处理：脱脂、电镀与漂洗分别考虑
脱脂液、电镀槽液和漂洗水的目标不同。脱脂段关注工件带入的油污和颗粒；电镀段还涉及药液组成、添加剂及沉积质量；漂洗段则承接上一步带出的液体。即使接口与流量相近，滤材和密封的选择也应对应具体槽液。
对镀层缺陷，可结合槽液颗粒、工件表面及前处理质量逐层排查。过滤是控制链中的一个环节，颗粒问题、溶解杂质、添加剂失衡和工件前处理问题分别需要不同证据。维修或换件后，要按照槽液管理程序处理残留与冲洗液，避免新的液体带入改变工艺。
喷嘴、泵与转料设备：从被保护部件往前设计
喷嘴堵塞与其通道、形状及污染物形态有关；纤维状杂质可能以不同于球形颗粒的方式形成堵塞。因此，最小通道尺寸是选型输入之一，还应结合制造商要求、粒子分布及允许压降。篮式、袋式与滤芯式结构的选择，取决于需要拦截的对象和维护方式。
安装在泵前还是泵后，应由整个回路的压力与吸入条件决定。泵吸入侧增加阻力可能影响供液，尤其在液体黏度高或液位低时需要检查。改造前标出压力测点和隔离阀位置，可以避免选好了元件，却没有合适的监测或换件条件。
管道冲洗与旧系统改造：验收的是清洁结果
管道冲洗中的污染负荷往往与稳定生产阶段不同。安装残留可能在开始循环时集中释放，因此需要关注临时元件的负荷、采样位置和更换安排，而不是直接把运行过滤器的周期照搬过来。冲洗流量、回路覆盖与清洁度验收应按系统目标共同制定。
旧系统改造要记录现有元件、接口、流向、壳体开盖方式和可用空间。对比旧元件的堵塞位置、密封痕迹和安装状态，往往比单独看外壳照片更有价值。验收时观察使用点或返回液的趋势，并区分原始污染逐渐清除与系统持续产生新污染两种情况。
工艺路线与过滤方式
过滤能解决什么，不能解决什么？
工件带入的金属屑、磨粒、纤维和沉积物可能随液体反复循环。过滤元件让液体通过，并截留一定条件下能够被捕捉的颗粒。过滤目标可以是保护喷嘴、减少颗粒回到工件表面，或降低下游精细过滤的负荷。
清洗液发黑、异味或清洗力下降不一定都由颗粒引起。游离油、乳化油、溶解盐和清洗剂浓度变化需要分别判断。普通颗粒过滤不能被当成通用除油、除盐或药液再生方法；应先检测，再决定是否需要独立的分离或液体管理工序。
全流过滤、旁路循环与转料过滤
全流过滤处理某条管路经过的全部流量，适合从指定路径保护后段设备的设计思路，但过滤器阻力会直接影响该路径。旁路过滤从槽体或循环管路取一部分液体处理后返回，改善的是随运行时间变化的总体颗粒水平，不代表所有液体每次都经过过滤器。
转料过滤则围绕一批液体从储槽进入下道工序展开。需要同时给出批量和允许转料时间。画出槽体、泵、过滤器、回流和使用点的关系，比单独提供“每小时多少吨”更有助于判断实际任务。
滤袋、深层滤芯和折叠滤芯怎么比较？
滤袋和滤芯首先是不同的元件结构，不等于固定的过滤等级。网状介质、纤维深层介质及折叠介质的捕集方式、有效面积和容污行为各不相同。同样标注某个微米值的两款元件，还可能使用不同测试方法和截留效率口径。
比较时应要求供应方说明精度定义、测试条件、压差数据和介质相容性。对于粗细颗粒同时存在的液体，可以评估分级过滤，但增加一级也会增加阻力、耗材与维护点，需要通过现场负荷和试用记录判断是否值得。
压差、处理量与试用评价
压力与压差：看懂过滤器的运行状态
工作压力描述设备承受的压力环境；压差是过滤器上游与下游压力的差值，两者不能混用。洁净元件装入后，应在已知流量与温度下记录初始压差。后续比较要尽量保持条件一致，否则冷启动黏度升高或流量调整，也可能让压差变化。
压差持续上升时，要同时核查污染负荷、元件面积和流量。压差突然下降也不一定是“变干净了”，可能涉及流量变化、旁通、密封或元件异常。停机排查应遵守设备操作规程，不能带压开盖。
怎样评估一次试用，而不是只看滤芯颜色？
建议把试用前后的同一采样位置、相近生产负荷和相同检测方法固定下来。记录处理液量、流量、温度、压差曲线、元件更换原因，以及与业务目标相关的喷嘴堵塞次数、表面颗粒或返洗情况。颜色较深只说明捕集到了某些物质，不能直接换算过滤效率。
经济性应按完成的处理任务比较：耗材、停机换件、清洗、废液与人工都可能影响总成本。短期运行顺利不能直接推算长期寿命；如果批次和原料变化明显，需要覆盖这些变化后再定维护周期。
把原理用于工况分析
计算示例（非项目实测）：一批 3 m³ 清洗液需要在 30 分钟内完成转料，平均处理流量为 Q = V/t = 3/0.5 = 6 m³/h。这个数值定义了生产节拍需求，尚未包含流量波动，也没有确定泵扬程、过滤面积或滤袋数量。
接下来需要在实际液温、黏度和目标元件条件下检查洁净压差，并估计加载后的运行余量。如果转料还伴随回流，过滤器实际经过的流量可能不同于进入接收槽的净流量；测点应能区分两者。把“完成批次需要多快”与“设备在什么阻力下能多快”分别计算，选型逻辑才完整。
运行维护与问题排查
从运行现象定位原因
压差曲线可以帮助定位问题：新元件一开始就高，先检查流量、黏度、元件有效面积、流向和阀门；刚开始正常而很快升高，再检查固体负荷和上游分离；压差不高但工件仍有颗粒，则看密封旁通、过滤后再污染及检测位置。三种表现指向的检查顺序不同，不能统一用“换更细的滤芯”处理。
建立一张按批次填写的记录表，把流量、温度、进出口压力、处理量、更换原因及工件质量放在同一行。使用“单位处理量消耗多少元件”和“每次换件停机多久”比较方案，能同时反映生产稳定性与维护成本。
配置比较与选型沟通
把工艺目标、运行约束与质量要求放在一起比较，可以更清楚地确定下一步需要的产品配置与试验资料。
发起选型前，准备这几类资料
液体资料包括名称、主要成分、浓度、运行及清洗温度，以及能获得的黏度数据。污染物资料包括样品、照片、颗粒检测和异常发生时段。设备资料包括正常与峰值流量、进出口压力、允许压差、接口和开盖空间。
还要描述“希望改善什么”：是减少停机、降低表面残留，还是保护后段元件。旧设备替换时提供铭牌、元件端部和密封照片。资料不完整也可以先沟通选型方向；替换产品还需核对实际尺寸、接口与使用条件。
| 关注点 | 需要核对 | 为什么重要 |
|---|---|---|
| 颗粒问题 | 粒径分布、形态和负荷 | 决定评价对象，不只看液体外观 |
| 水力条件 | 流量、温度与初始压差 | 区分堵塞与工况变化 |
| 元件匹配 | 端部、长度、密封与流向 | 避免尺寸相近却密封失效 |
常见问题
精度越小，清洗效果一定越好吗？
不一定。过细可能增加阻力和换件频率，而真正问题可能是油污或清洗剂浓度。应以工件验收与液体检测为目标，再比较不同元件。
为什么新滤芯一装上压差就高？
可核对流量、冷态黏度、有效面积、安装流向及管路阀门状态。不要未经排查就提高泵压，也不要用更换阈值反推设备允许工作压力。
多久更换一次滤袋或滤芯？
依据元件说明、压差、出液质量及工艺维护要求综合确定。没有处理量与污染负荷记录，不能可靠承诺固定天数。
