产品概览
PBV12 改性 PP 塑料单袋过滤器可按袋号、接口与密封字段组织配置。
改性 PP 壳体轻巧，面向腐蚀性液体过滤的材料方向，可围绕袋号、接口与密封配置。
- 系列
- PBV12
- 选型重点
- 介质相容性、主体材质、温度、压力、接口、安装空间与维护方式
工作原理
PBV12 在改性 PP 单袋壳体内通过滤袋截留颗粒，材料选择优先围绕腐蚀性液体相容性。
结构与流路
塑料主体、袋口座面、支撑件和接液密封需配套；袋号与连接方式按本系列参数核对。
应用与过滤任务
可用于材料相容性明确的腐蚀性液体颗粒过滤；温度变化及外部管路载荷也是选型条件。

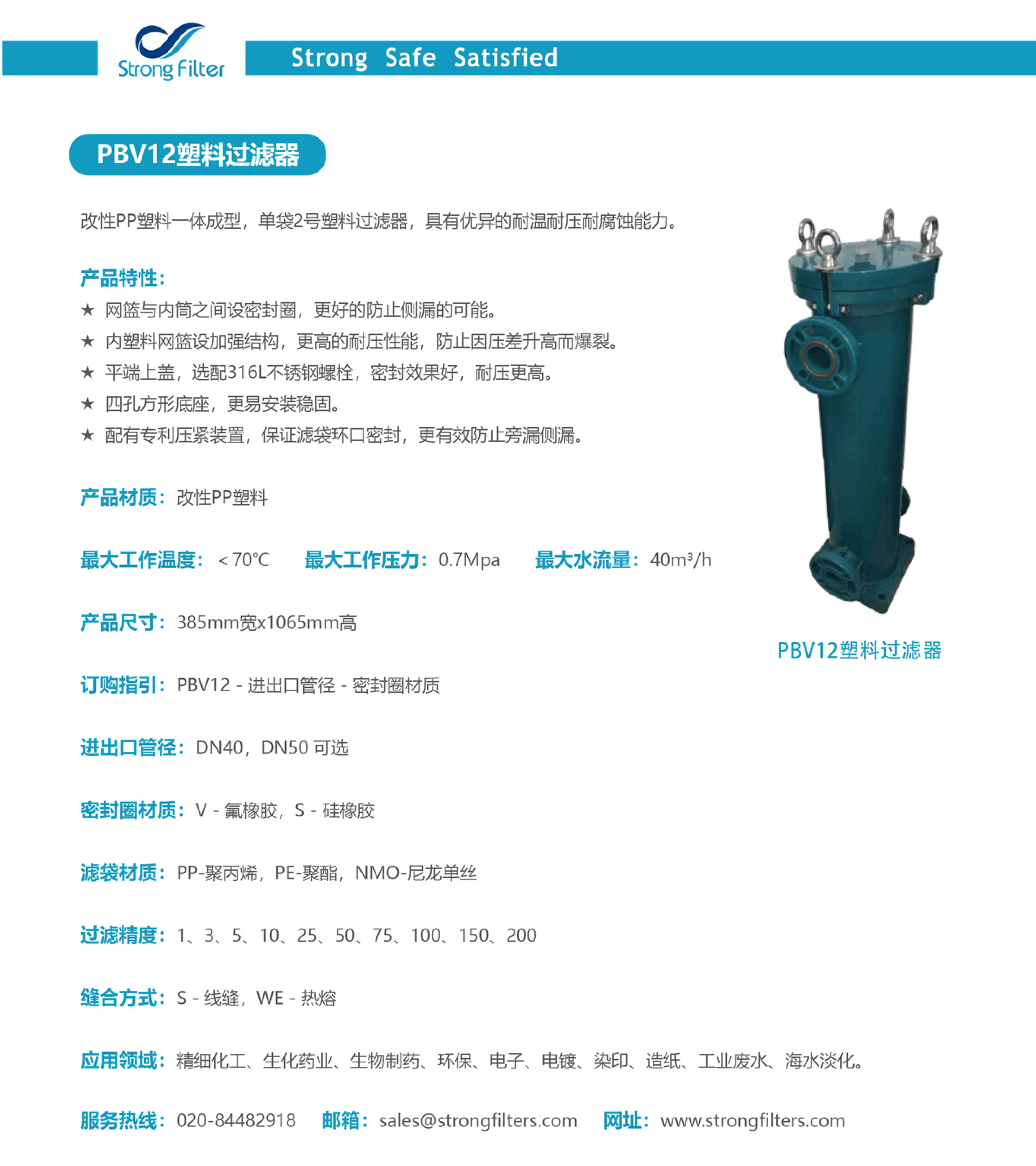

技术参数
以下规格供选型参考，具体材料、尺寸及运行条件以所选型号和确认方案为准。
材质与结构
- 主体材质
改性 PP 塑料一体成型。
- 上盖、网篮与密封结构
平端上盖；可选 316L 不锈钢螺栓；网篮与内筒之间设密封圈，网篮设加强结构；滤袋环口设压紧装置。
- 密封材质代码
V=氟橡胶；S=硅橡胶；按介质与温度选择。
过滤规格
- 滤袋配置
单袋、2 号滤袋。
运行与维护
- 最大工作温度
<70℃；结合具体介质和密封材料确认。
- 最大工作压力
0.7 MPa；该数值不代表所有温度与介质下均可使用。
- 水流量参考
水流量参考 40 m³/h；实际处理量需结合介质、滤袋、温度和允许压差核算。
- 介质相容性
结合酸碱种类、浓度、温度、停留时间与密封材质确认，不作“适合所有腐蚀液”的承诺。
接口与安装
- 进出口管径
DN40 / DN50 可选；接口标准与法兰等级按型号确认。
- 外形尺寸
385 mm 宽 × 1065 mm 高；接口方向和安装尺寸按图纸确认。
- 底座安装
四孔方形底座；孔距及地脚规格按图纸确认。
配置与供货范围
- 订购结构
PBV12 - 进出口管径 - 密封圈材质。
- 应用方向
精细化工 / 生化药业 / 生物制药 / 环保 / 电子 / 电镀 / 染印 / 造纸 / 工业废水 / 海水淡化；具体介质与工艺需核对。
配套滤袋参数
以下为配套过滤元件的规格与使用条件，须与具体壳体和工况核对。
材质与结构
- 配套滤袋材质
PP=聚丙烯；PE=聚酯；NMO=尼龙单丝。
过滤规格
- 配套滤袋精度
过滤精度由所选滤袋决定；订购时请注明滤材、精度及评级要求。
配置与供货范围
- 配套滤袋缝合代码
S=线缝；WE=热熔。
型号与配置说明
PBV + 袋数/袋号 + 接口或定制字段PBV12 表示 1 袋、2 号袋；订购时请说明介质、温压、接口和密封要求。
1–15 管口布局参考
从进出口方向开始，让过滤器与现场管线更好衔接。
对侧进出 · 等高
侧进 · 底部直出
侧进 · 底部右弯出
底部双管 · 向两侧
底进 · 右侧上出
对侧进出 · 高进低出
底进 · 左侧上出
同侧进出 · 高进低出
顶进 · 底部直出
顶进 · 底部左弯出
顶进 · 右侧下出
侧进 · 带回水管
带回水管出口按方案确定右侧进 · 底部直出
带回水管侧进 · 底部左出
带回水管侧进 · 底部左弯出
带回水管
查看产品资料查看规格、订购配置与结构示意，结合实际工况进行选型。
咨询前准备这些信息
结合本系列的选型重点，提供已有工况、设备或图纸资料。
- 分别核对改性 PP、滤袋与密封相容性。
- 给出浓度、正常与异常温度、工作压力。
- 确认袋口、袋号和管口标准。
维护与使用
开盖、换件或拆检前，按设备规程停机隔离、泄压排液并确认无压。换袋时检查密封面和支撑件，定期观察塑料壳体与接口是否损伤或变形。
通用工况资料清单
- 过滤介质与主要成分
- 目标流量与运行方式
- 工作温度与压力
- 杂质形态与目标精度
- 材质、接口与空间限制
- 维护频率与现有设备
咨询这个产品的配置
把介质、运行和安装条件发给我们，进一步核对适合的规格。
产品可结合实际工况进行配置，最终规格以双方确认的报价、图纸或技术协议为准。
